内製の測定器校正ツールを改良・高精度化

概要

内製の測定器校正ツールを改良・高精度化

対応工程

機械設計(構想・詳細設計、部品図作成)、加工品製造、組立

ご相談内容・ご要望

お客様より、社内で内製した測定器の校正ツールを改良し、作業効率を上げたいとのご相談をいただきました。

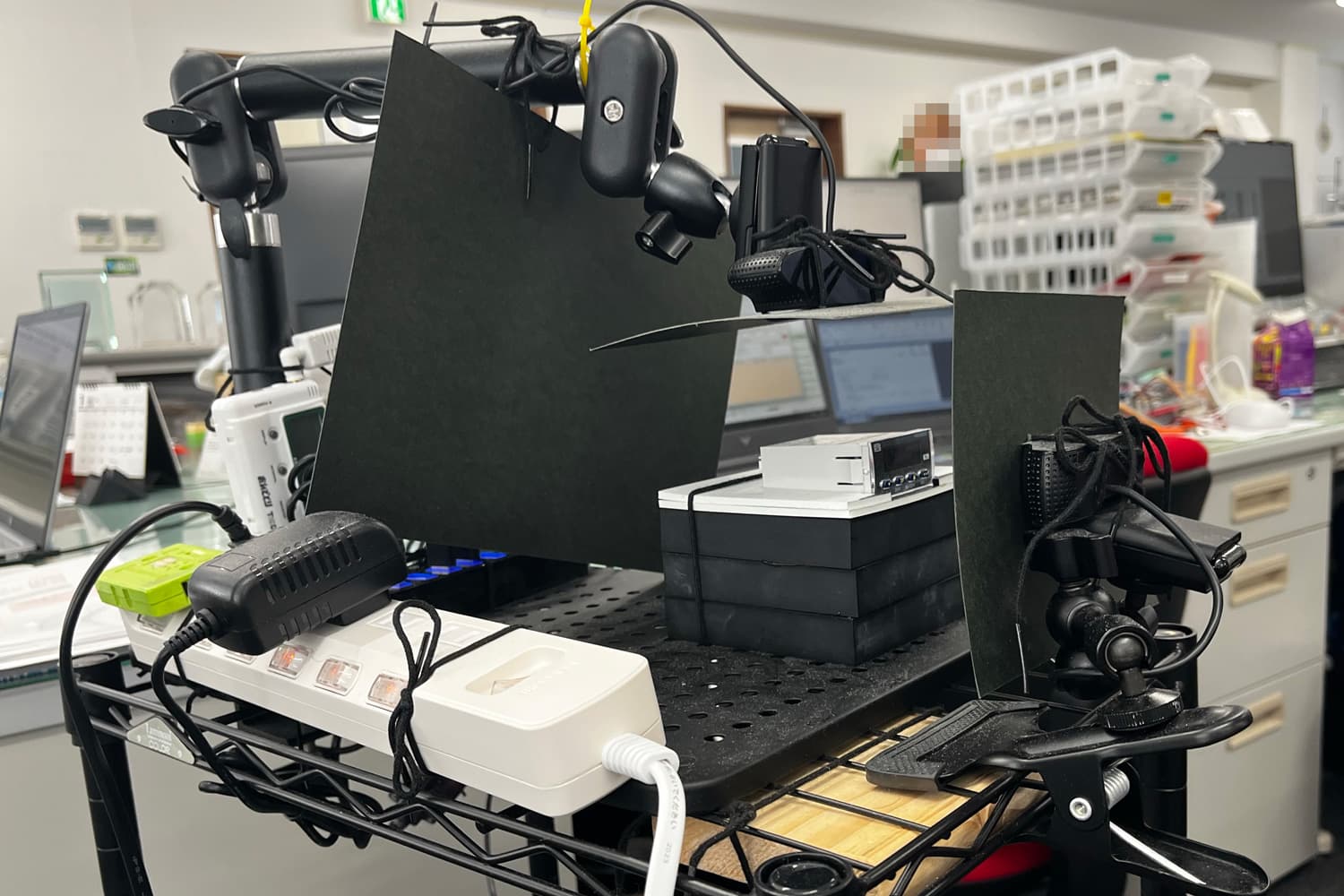

内製版は製品(測定器)をしっかり固定できず、作業中にカメラがずれたり、隙間から入る光で校正結果にばらつきがでてしまうことがあり、作業に余計な手間と時間がかかるという課題がありました。

改良にあたって、お客様から以下の要望を挙げていただきました。
・製品を常に決まった位置にセット、固定したい
・外光が入らないようにしたい
・設置したカメラの位置を縦・横に微調整できるようにしたい
・校正ツール本体を移動しやすくしたい(1階と2階で行き来しやすくする)

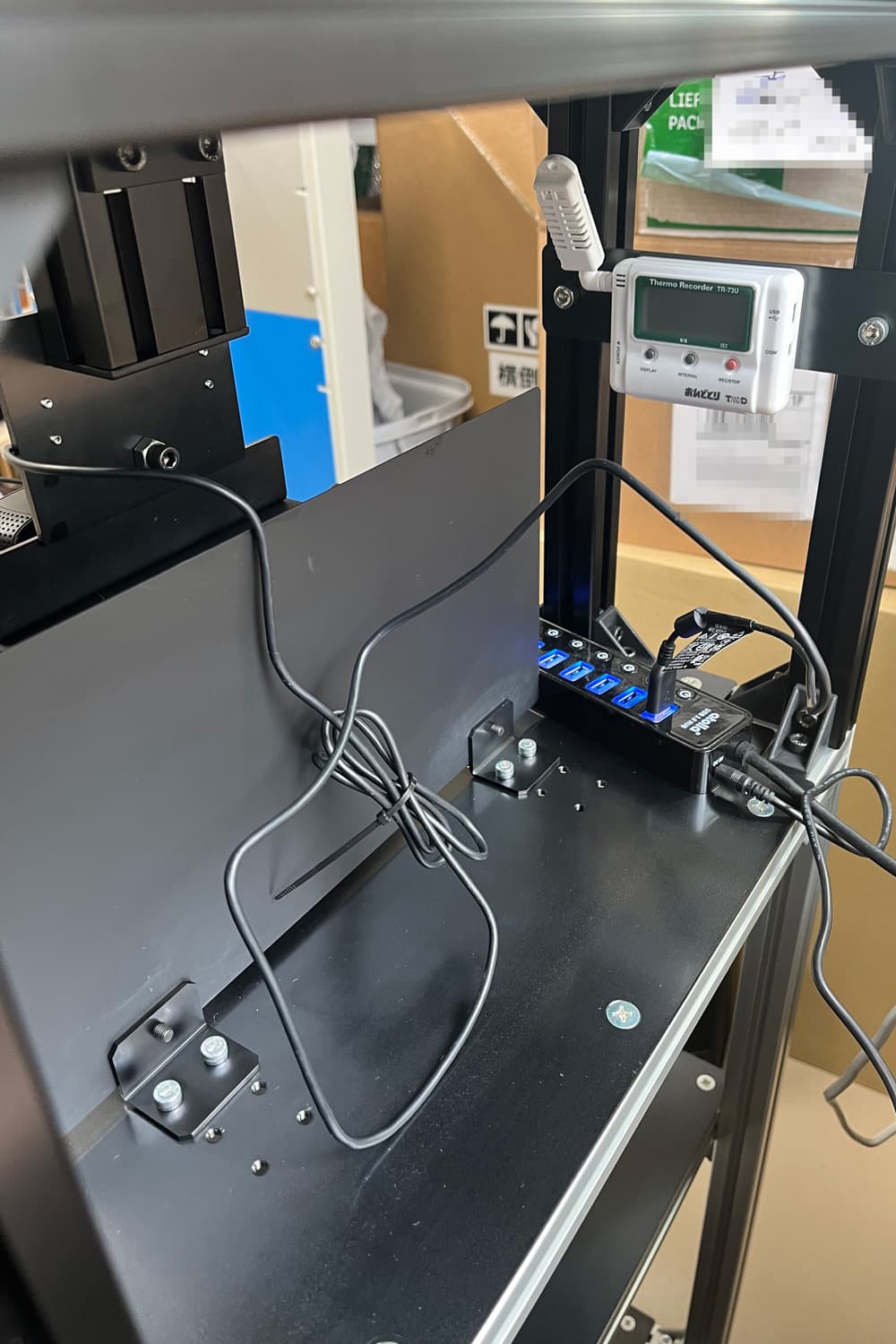

・ラックにノートPCを置けるようにしたい

開発のポイント

お客様のご要望を踏まえて、下記の点に配慮して改良を行いました。

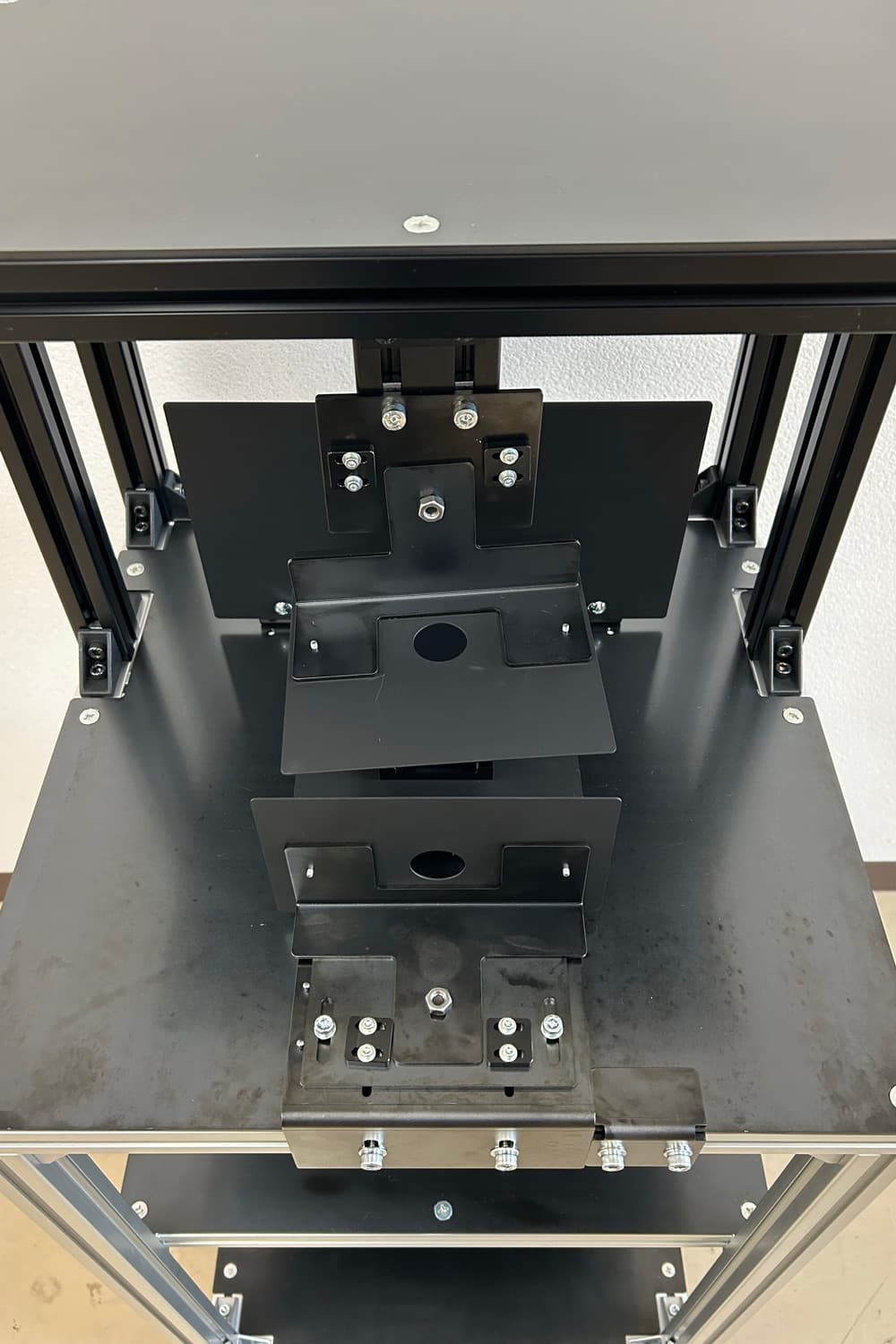

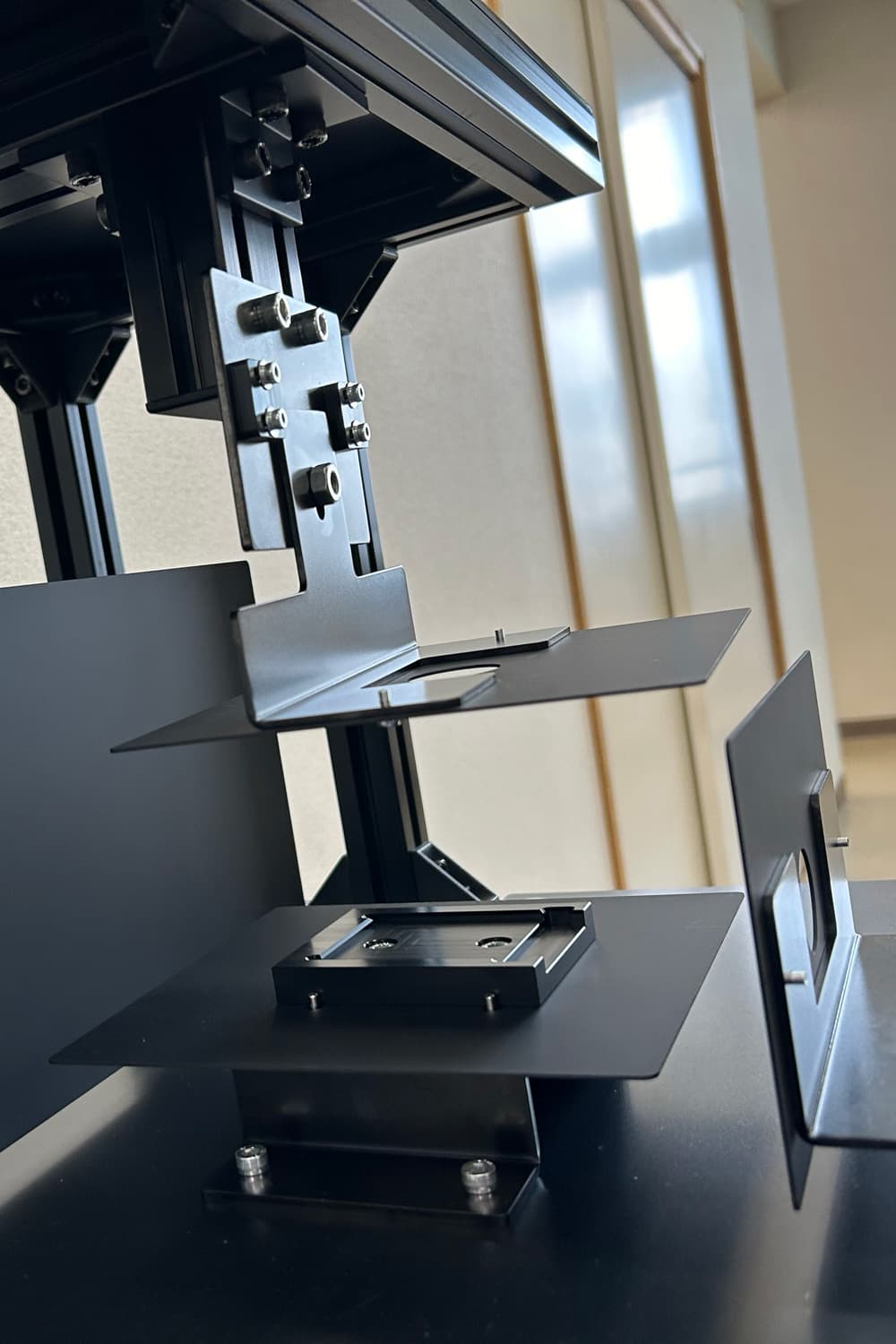

・カメラに手が触れてもずれない固定方法の工夫(二重のストッパーでカメラを固定)
・床面から製品を配置する作業台の高さを客先のデスクの高さと揃え、作業のしやすさに配慮

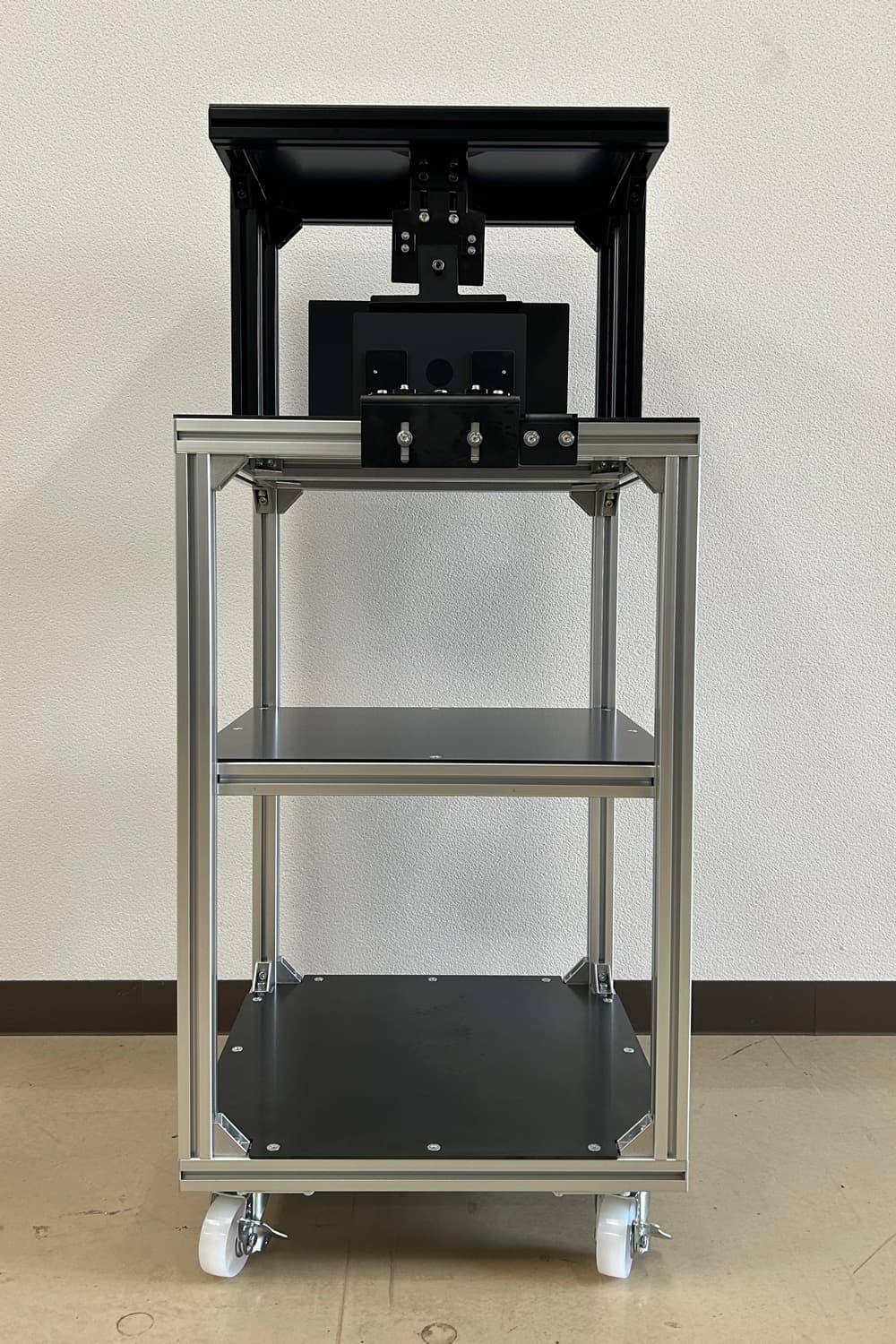

・移動がしやすいようキャスターを設け、作業時にずれないようストッパーを取り付けた
・台座を置く台から上は反射防止のため黒色の部材で統一

改善の効果・お客様の声

改良版の校正ツールによって、従来まで課題だった校正結果のばらつきが軽減し、製品の固定方法の改善により校正作業自体の効率も大幅に改善されました。
お客様からは
「寸法確認用の検図資料に図も付いていて分かりやすかった」
「イメージ以上の出来栄えで、作業効率を改善しつつスタイリッシュになった」
などのコメントをいただき、ご好評をいただきました。

開発期間

約2か月
