「設計だけ任せたい」「とにかく急いでいる」の悩みにお応えします!

機械・筐体・治具の設計業務は当社にお任せください

無料相談・お見積りはこちら

機械設計業務でこんなお困りごとありませんか?

設計リソース不足なのに納期が短い

新規で設計・製図をする案件があるが、設計部門がキャパオーバー状態。納期に間に合わない・・・

設計業務だけやってもらいたい

組立・製造は社内で対応できるので設計製図業務のみ外注化したいけれど、やってくれる業者がいない・・・

社内に設計部門がない

自社開発したい機械があるが、社内には設計部門も無いし、機械設計・製図のノウハウがない・・・

エーピーエヌの機械設計請負・外注サービスの特徴

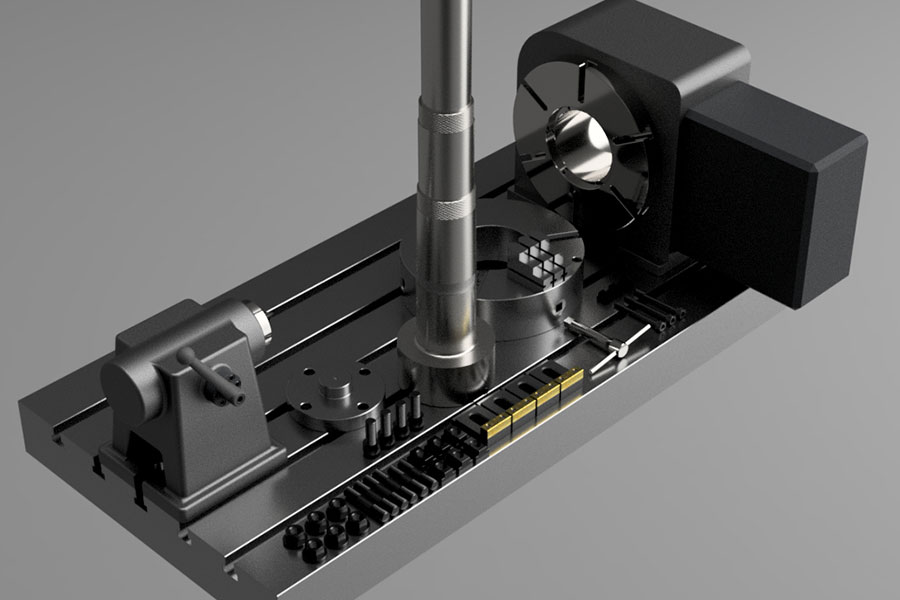

特徴1

設計から製造までワンストップも
設計・製図のみの業務も対応

当社は電子基板や電子機器の製造の業務に携わり、数多くの企業様と関係を築き上げてきました。電子産業に限らず、金属加工や樹脂加工、筐体、カバーなどの精密板金の企業様とのネットワークもございますので、組立や製造工程のある案件もお任せください。

また業者様によっては設計のみの案件はお断りする業者様もいるようですが、当社は設計・製図のみの案件も大歓迎です。責任を持って最後までお受けします。

設計から製造までワンストップ
設計から製造までワンストップ

特徴2

組立工程を意識した機械設計で
製造時の無駄な工数を削減

製造現場で組立作業の経験を積んだスタッフが設計業務を行います。
組立工程を理解しているので、組立時に無理のない設計を行い、無駄な工数を発生させません。

特徴3

幅広い業種や機械の
新規開発構想から設計・検証

これまで半導体関連装置の設計や大型機械フレームの設計等、幅広い業種の多種多様な機械の設計に携わりました。
サイズが大きい機械から治具などの小さい機械、複雑な機械設計もお任せください。

設計から製造までワンストップ
設計から製造までワンストップ

特徴4

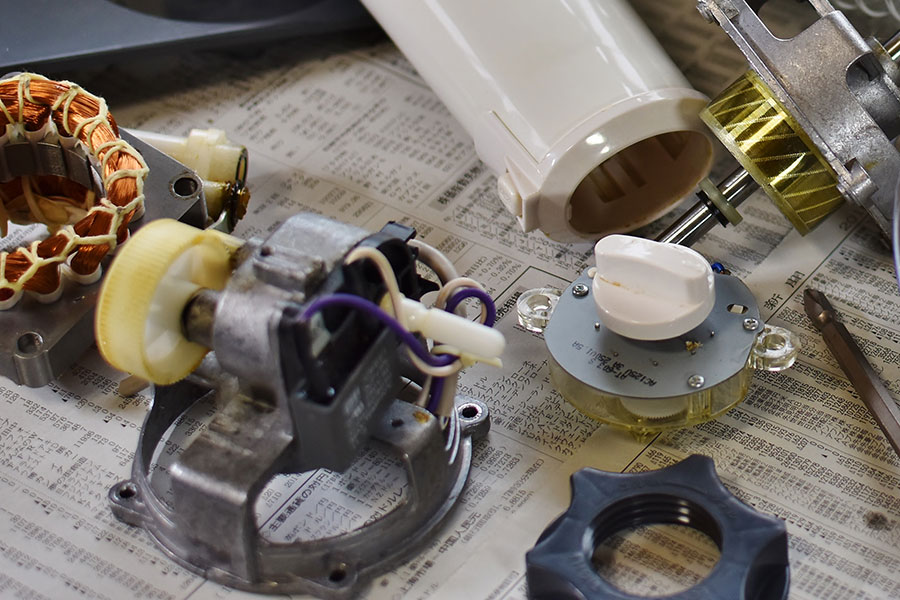

既存機械の改造・改良、
コストダウン提案や
リバースエンジニアリングに対応

加工形状やサイズ変更などによる既存機械のリバースエンジニアリングや改造設計の対応を致します。
また機械図面をバラして製造工程での無駄を検証し、製造コストダウンのご提案(VA/VE提案)を行っております。

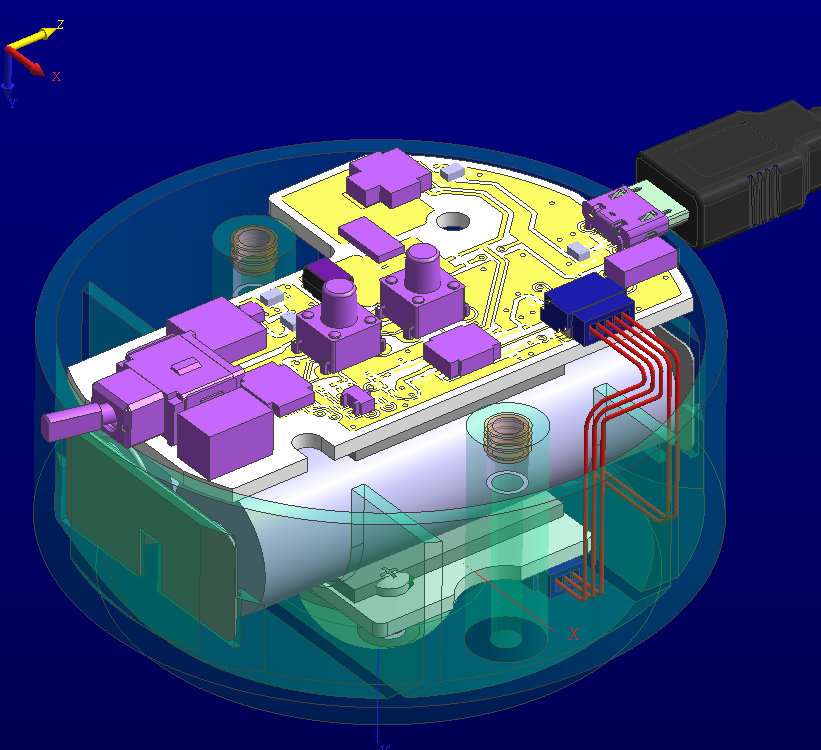

設計業務手戻りをなくすエレメカ協調設計

設計業務完了後の試作段階で組立時や動作検証の際に、筐体と部品が干渉してしまったりして設計業務に手戻りしてしまうことがあります。
当社ではこうした自体を未然に防ぐためにメカCADで作成した3Dデータを取り込み、3D表示させシミュレーションを行います。(上部動画)

エレメカ協調設計のメリット

  • メカCADで作成した3Dデータを取り込め、3D表示可能
  • ”基板と筐体”や”部品と筐体”の干渉確認が可能
  • 複数基板の勘合状態が3D表示でき、勘合部の接続確認も可能
  • 部品に対して、個々の3D形状を登録可能
  • STEP形式での3Dデータ出力が可能
  • 干渉シミュレーションによる設計手戻りの防止

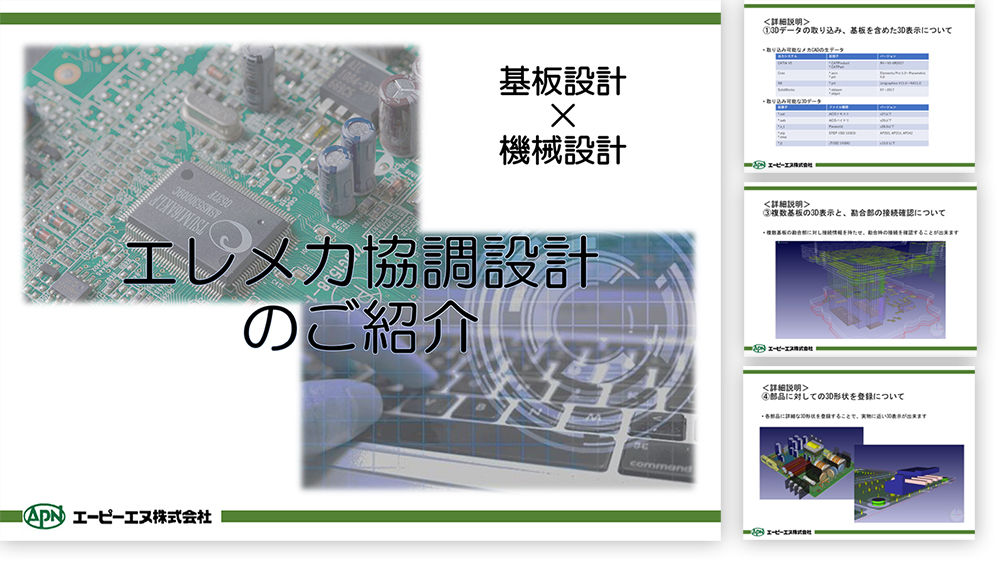

エレメカ協調設計の紹介資料をダウンロードいただけます

資料サンプル

エレメカ協調設計の特長をまとめた資料をダウンロードいただけます。
社内での回覧や検討資料としてご活用ください。

【掲載内容】

  • 3Dデータの取り込み、基板を含めた3D表示について
  • “基板と筐体”や“部品と筐体”の干渉確認について
  • 複数基板の3D表示と、勘合部の接続確認について
  • 部品に対しての3D形状を登録について
  • STEP形式での3Dデータ出力について
ダウンロードのお申し込みはこちら

この様なエレメカ設計業務に対応します

干渉
シミュレーション

筐体設計

治具設計

複雑な機械設計

既存機械の改造

専用機・自動機・省力化設備などでの機械設計の実績があります

  • 半導体関連装置の設計製造
  • 電子部品製造装置の設計製造
  • 機械フレームの設計
  • ハンダ付け用治具の設計製造
  • 架台やカバーの設計
  • 機構部品の設計
  • 機械フレームの設計
  • 測定専用治具の設計製造

図面のデータ化、3Dデータ化サービス

図面化サービスの流れ

社内にある大量の紙図面のデータ化承ります。図面がない現物のデータ化も可能です。
2Dデータ、3Dデータに対応出来ますのでお気軽にご相談下さい。
1件からでもご利用頂けます。

図面データ化によるメリット

  • データ化で保管スペースを減少し作業スペースを広く使える
  • 過去の図面をすばやく検索することができる
  • 紙と比較しデータ化した図面は経年劣化が無いので正確な状態で保存しておくことができる
  • 3Dデータ化で2D図面を読めない方でも形状をイメージし易い
  • 関係者と共有が楽にできる
  • プレゼンテーションで3Dモデルを使ってイメージを共有しやすい
  • 3Dプリンターなどでも活用できる
  • 図面の変更が簡単。変更履歴も管理することができる

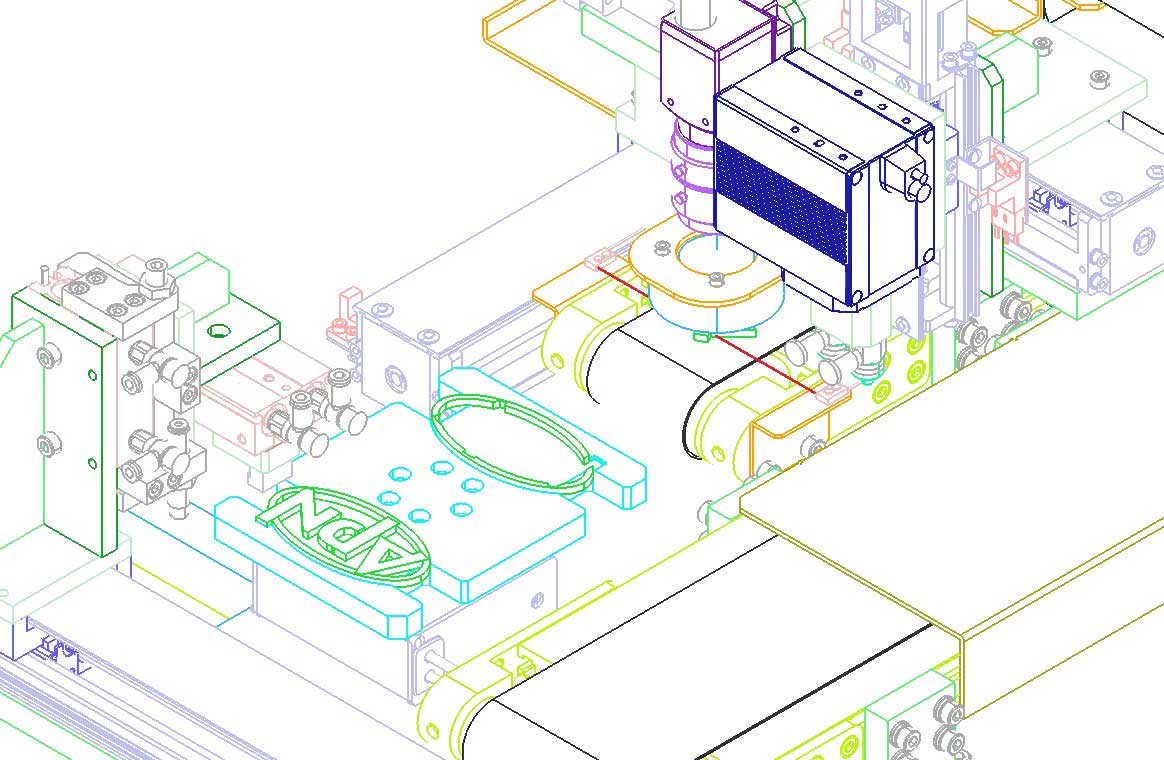

iCAD SXによる設計・検証の効率化

100万部品を0.2秒で処理する3次元CADエンジン「iCAD SX」により、無駄なく早い設計が行えます。

当社では「iCAD SX Professional」を導入し、動作検証や設計の効率化を実現しています。

iCAD SX 3Dシミュレーション

動作検証

動作検証画面

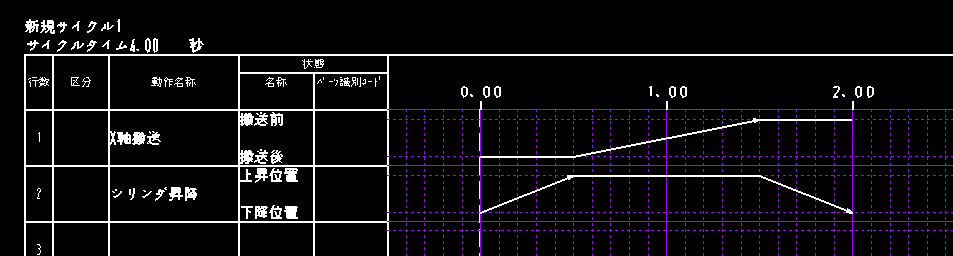

タイムチャート設定画面

稼働する部品のタイムチャートを作成することで、3Dモデルとタイムチャートが連動し、動作のシミュレーションをすることができます。

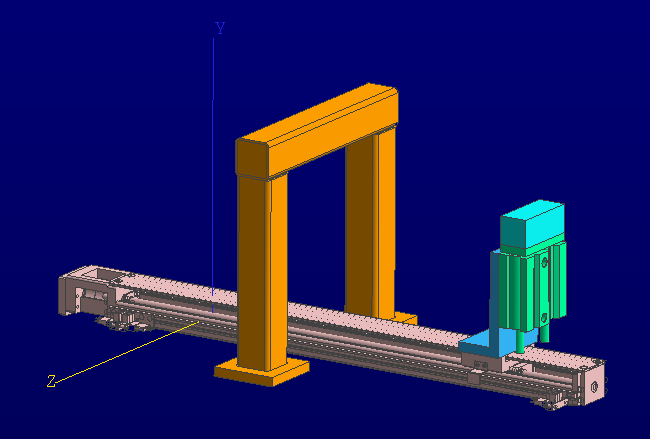

干渉チェック

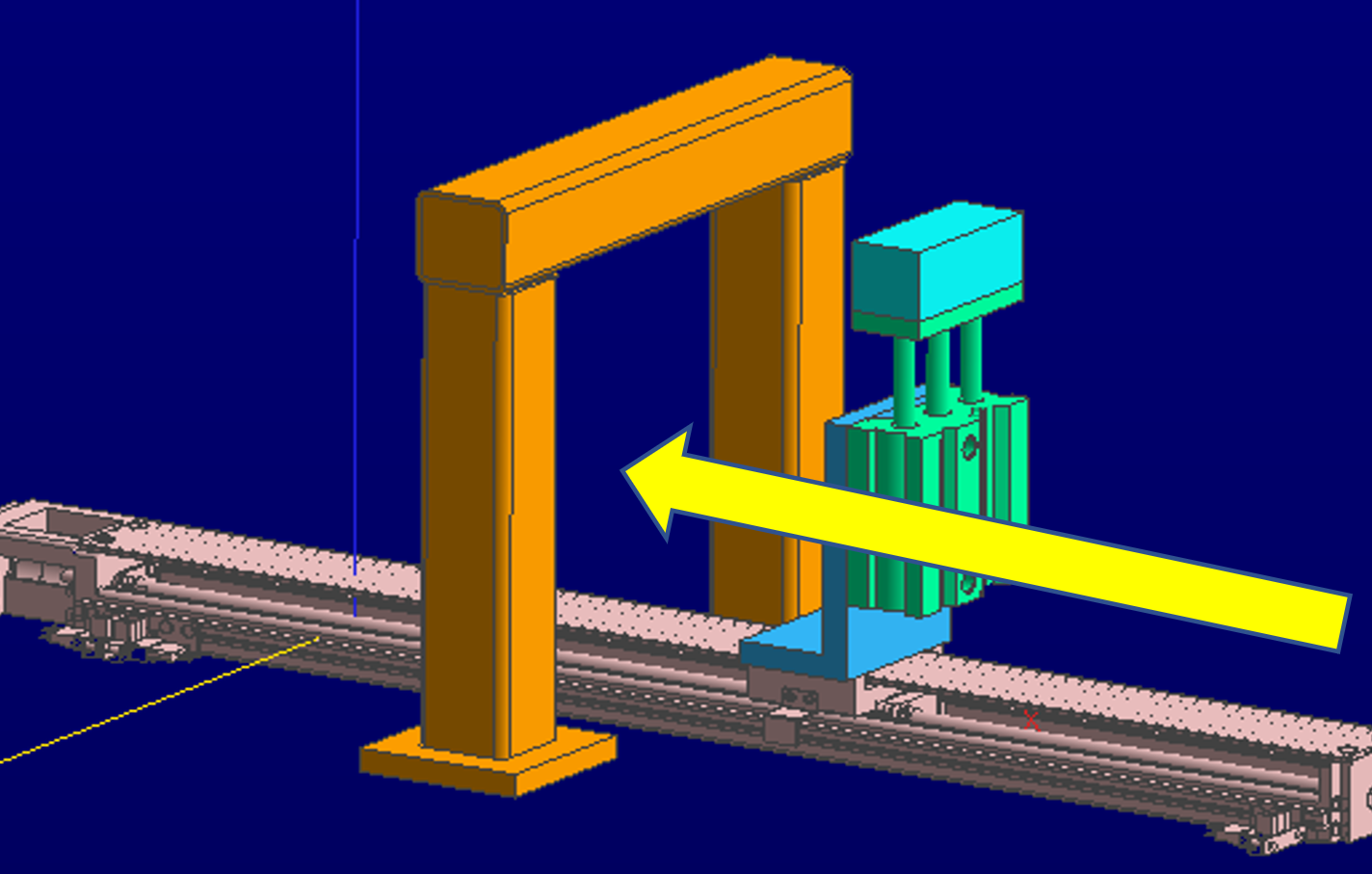

移動中
干渉チェック(移動中)

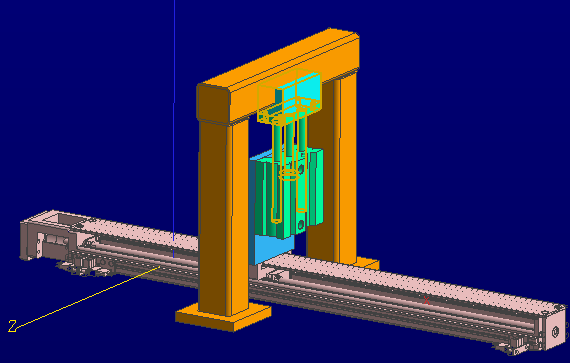

干渉発生
干渉チェック(干渉発生)

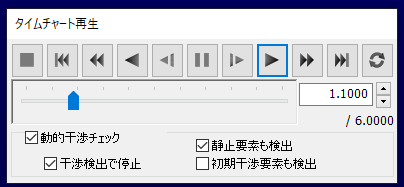

干渉チェック操作画面

干渉が発生したタイミングでシミュレーションが停止し、干渉箇所を確認することができます。
複数の部品が同時に稼働するような複雑な動作も、機械的に干渉チェックできます。

配線設計

配線設計のシミュレーション

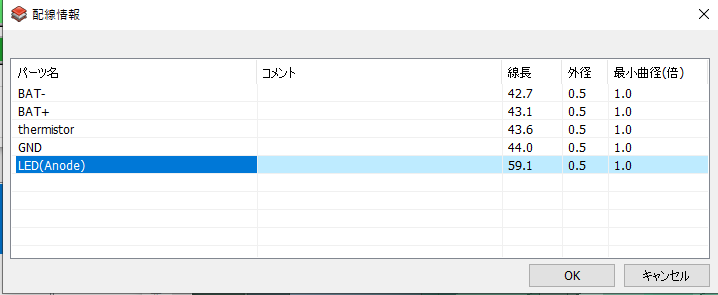

配線設計の設定画面

ケーブルの長さや、曲げ径などを詳細に設定することで配線のシミュレーションができます。
配線設計が容易になり設計工数を削減。納期の短縮を実現します。

ビューアデータの出力

iCADで設計したデータをブラウザ上で閲覧可能なデータに出力することができます。
これにより、CADデータの閲覧ソフトのない環境でも簡単に設計内容を閲覧、共有することができます。

プレビューデータのサンプルを開く

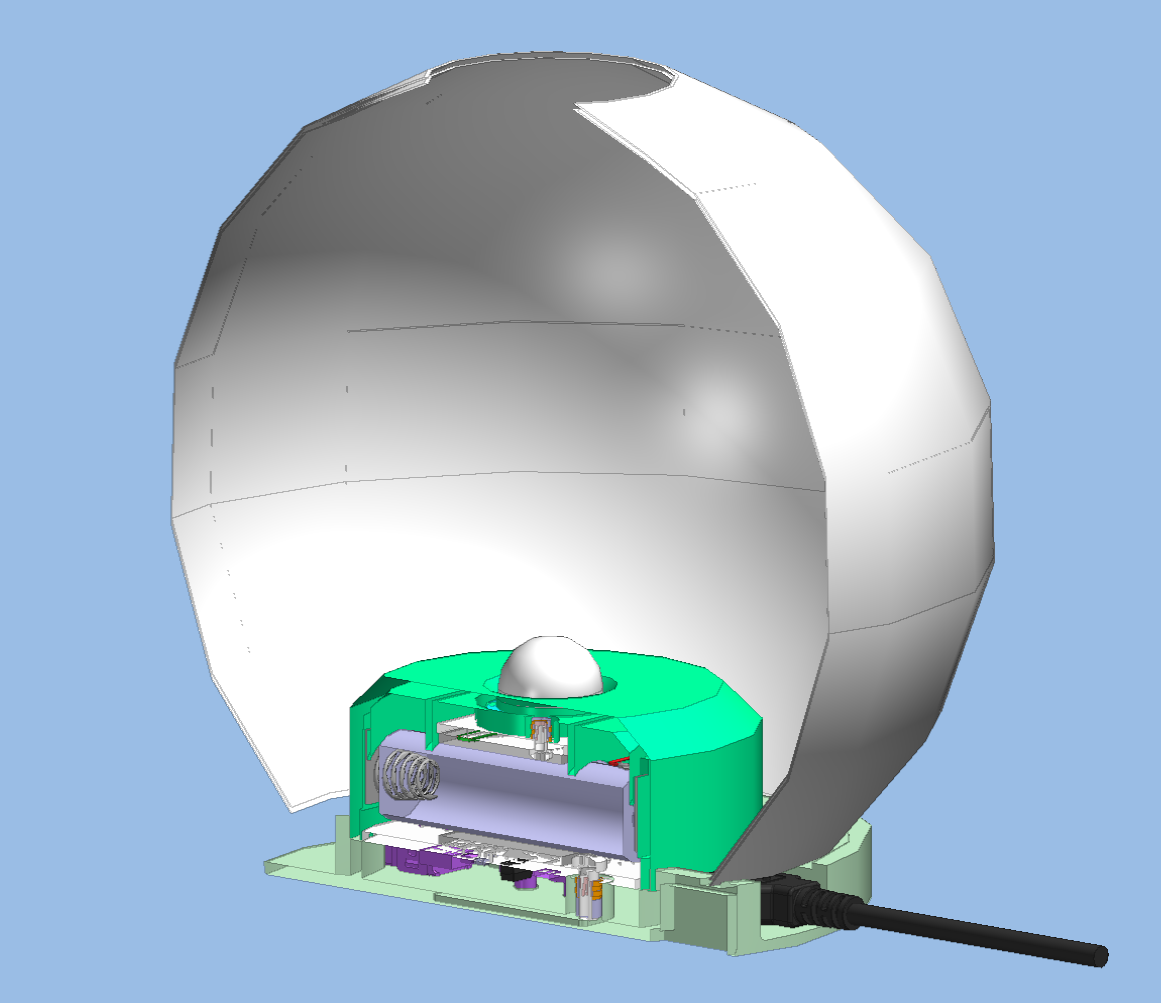

ビューアデータサンプル

CAE構造解析により設計段階で性能評価を実施

富士通 COLMINA CAE構造解析(旧名称:FJKSWAD)を使用した静解析(強度解析、振動解析、熱解析)に対応しています。

設計段階から性能評価を行うことで、構造欠陥の早期発見や試作工程の削減が可能になります。
「品質向上」「期間短縮」「コスト削減」といったものづくり現場の課題解決に貢献し、フロントローディング(製品開発プロセスの初期工程にリソースを投じ、後工程で行われていた作業を前倒しで進めること)を実現します。

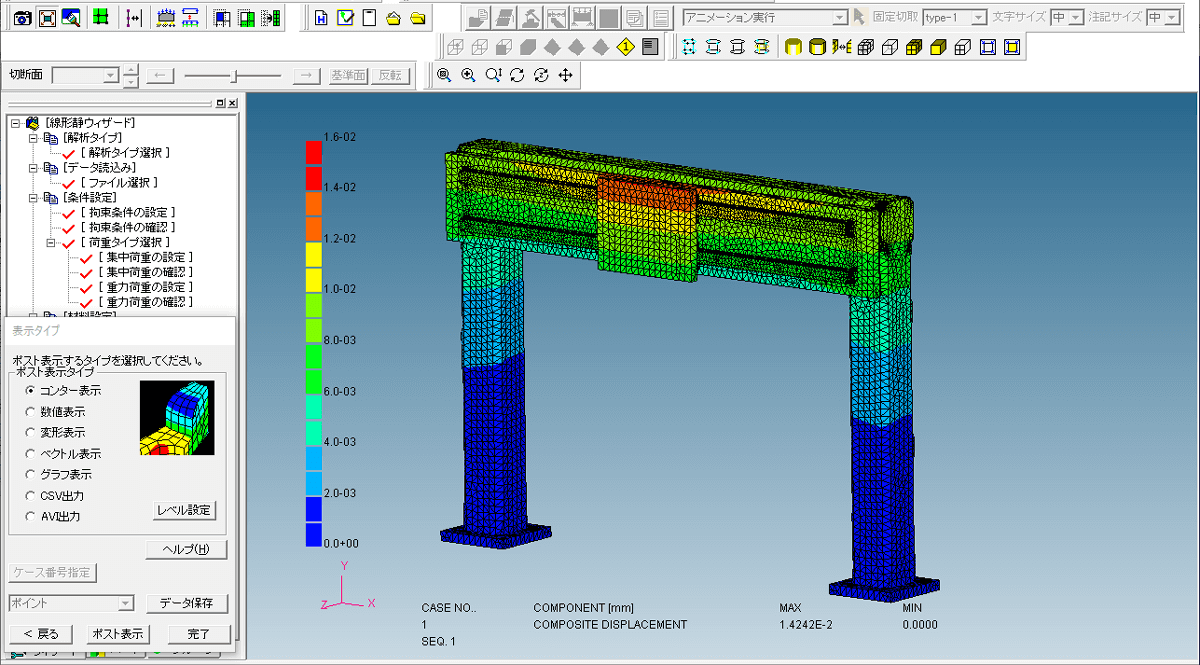

FKJKSWADによるシミュレーションの様子

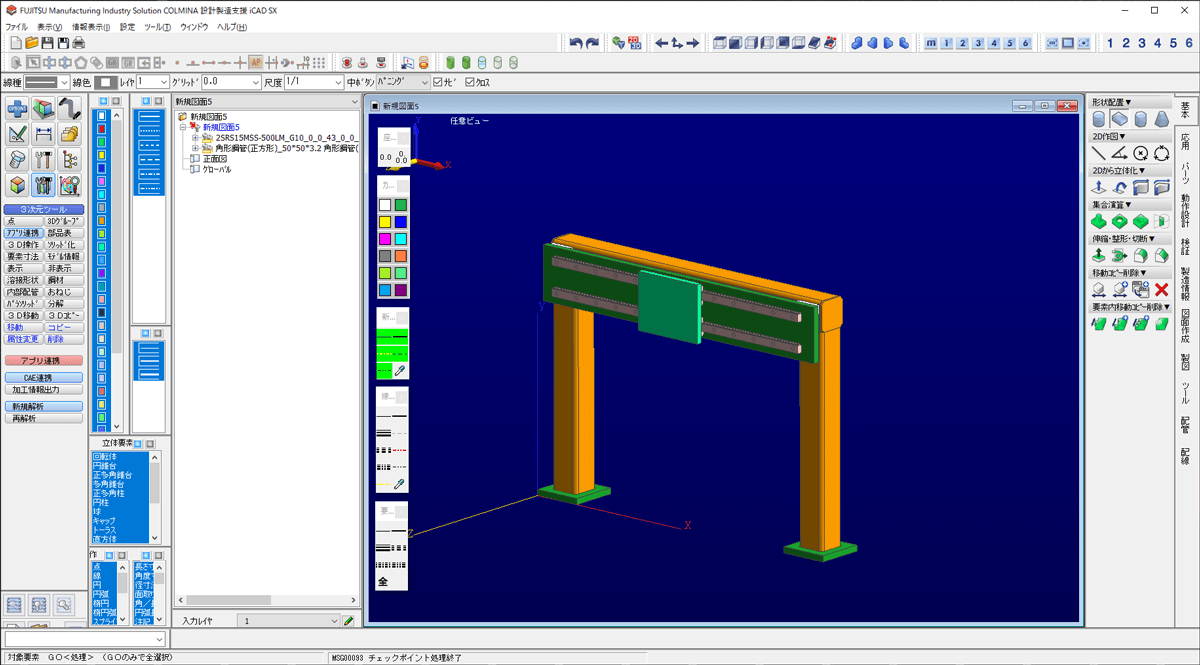

iCAD
iCADでの設計したデータ
FKJKSWAD
FKJKSWADでデータを取り込み

ICADで設計したデータをFKJKSWADに取り込み、変位をシミュレーション。

機密保持について

弊社は回路設計業務を通じ、多くのお客様の機密情報を取り扱ってきました。
この経験より機密情報の取扱にも万全に対応しております。
お客様からお預かりする図面データの取扱についても社内規定に則り安全に取り扱います。
